РУКОВОДСТВО ПО РЕЛЯЦИОННОЙ СУБД DB2



ГЕНЕРАЦИЯ ОТЧЕТОВ


Отчет в QMF — это выводимые на экран дисплея или печатаемые результаты выполнения запроса. Каждый отчет форматируется в соответствии с множеством спецификаций, называемым формой. Когда пользователь специфицирует запрос, ему предоставляется факультативная возможность явного задания соответствующей формы. Если он не задает такой явной спецификации, QMF автоматически создает «системную» форму по умолчанию, и вывод результатов выполнения запроса будет осуществляться в соответствии с этой формой. Впоследствии пользователь может пересмотреть эту форму и снова запросить вывод результатов на экран в соответствии с пересмотренной формой. Этот цикл может повторяться необходимое количество раз до тех пор, пока пользователь не будет удовлетворен. Таким образом, типичный интерактивный сеанс работы с QMF мог бы проходить следующим образом (рис. 15.1):

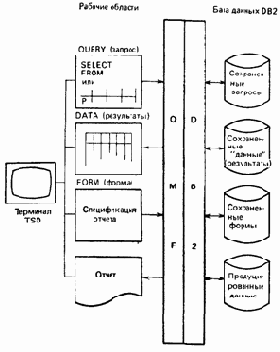

Риc. 15.1. Использование QMF

1. Используя функции полноэкранного редактора QMF, пользователь с помощью SQL либо Query-By-Example формулирует запрос QMF. Этот запрос сохраняется во временной рабочей области, называемой QUERY (запрос).

2. Используя, вероятно, программируемую функциональную клавишу, пользователь выдает команду RUN QUERY (исполнить запрос) с тем, чтобы выполнить запрос из области QUERY. Peзультаты его выполнения сохраняются в другой временной рабочей области, называемой DATA (данные).

3. QMF создает «системную» форму по умолчанию для данных из области DATA и выводит эти данные в соответствии с построенной таким образом формой. Эта форма сохраняется в еще одной временной рабочей области—FORM (форма).

4. После рассмотрения полученного на предыдущем шаге отчета пользователь выдает команду DISPLAY FORM (показать форму), вероятно, снова с помощью программируемой функциональной клавиши, чтобы вывести на экран текущее содержимое области FORM.

5. Снова используя функции полноэкранного редактирования, пользователь пересматривает текущее содержимое области FORM.

6. Для формирования пересмотренного отчета, соответствующего переработанной форме, пользователь издает команду DISPLAY REPORT (показать отчет). Заметим, что при этом нет необходимости заново исполнять первоначальный запрос. Результаты этого запроса сохранены в области DATA, и при исполнении команды DISPLAY REPORT текущее содержимое FORM используется для форматизации и вывода на экран текущего содержимого DATA.


7. Шаги 4 — 6 повторяются необходимое количество раз до тех пор, пока пользователь не будет удовлетворен окончательным результатом.

8. При желании пользователь выдает команду PRINT REPORT—опять-таки, вероятно, с помощью программируемой функциональной клавиши — для получения печатной копии окончательного результата.

Рассмотрим теперь пример, показывающий, каким образом эта последовательность событий могла бы выглядеть на практике. Предположим, что первоначальный запрос имеет следующий вид:



SELECT    S.ГОРОД, S.СОСТОЯНИЕ, SP.НОМЕР_ПОСТАВЩИКА,

SP.НОМЕР_ДЕТАЛИ, SP.КОЛИЧЕСТВО FROM   S, SP

WHERE    S.HOMEP_ПОСТАВЩИКА == SP. НОМЕР_ПОСТАВЩИКА

ORDER    BY S.ГОРОД, SP.НОМЕР_ПОСТАВЩИКА,

SP.НОМЕР_ДЕТАЛИ

** * END * * *

В QMF запросы завершаются строкой * * * END * * * (КОНЕЦ), а  не точкой с запятой. Пользователь не должен, однако, печатать этот признак конца, так как он является стандартным для функции показа запроса QMF. Указанный запрос исполняется QMF, и результат запоминается в области DATA. Далее создается системная форма для этого запроса, которую мы рассмотрим позднее, и полученная форма запоминается в области FORM. Наконец, QMF форматирует и выводит на экран содержимое области DATA в соответствии с формой, хранимой в FORM. Полученный и результате отчет показан на рис. 15.2.

ГОРОД

СОСТОЯНИЕ

НОМЕР_

ПОСТАВЩИКА

НОМЕР_

ДЕТАЛИ

КОЛИЧЕСТВО

Лондон

Лондон

Лондон

Лондон

Лондон

Лондон

Лондон

Лондон

Лондон

Париж

Париж

Париж

*** END***

20

20

20

20

20

20

20

20

20

10

10

30

S1

S1

S1

S1

S1

S1

S4

S4

S4

S2

S2

S3

P1

P2

P3

P4

P5

P6

P2

P4

P5

P1

P2

P2

300

200

400

200

100

100

200

300

400

300

400

200

Рис. 15.2.Отчет, содержащий результаты исполнения запроса



Автоматически сгенерированная системная форма для этого отчета, хранимая в области FORM, показана на рис. 15.3. Эта форма интерпретируется следующим образом:

1. Результат исполнения запроса, хранимый в области DATA, содержит 5 столбцов. Эти столбцы должны появиться в отчете с заголовками соответственно ГОРОД, СОСТОЯНИЕ, НОМЕР_ПОСТАВЩИКА, НОМЕР_ДЕТАЛИ и КОЛИЧЕСТВО.



2. Ширина этих столбцов составляет соответственно 15, 9, 10, 6 и. 11 символов, и между столбцами должны быть промежутки

Описания столбцов:                                                   Ширина страницы теперь — 61



НОМЕР

ЗАГОЛОВОК СТОЛБЦА

ИСПОЛЬЗОВАНИЕ

ОТСТУП

ШИРИНА

РЕДАКТИРОВАНИЕ

1

2

3

4

5

ГОРОД

СОСТОЯНИЕ

НОМЕР_

ПОСТАВЩИКА

 НОМЕР_ ДЕТАЛИ

КОЛИЧЕСТВО

2

2

2

2

2

15

9

10

6

11

С

L

С

С

L

***

END ***

Текст при прерывании                       ТРЕБУЕТСЯ ЛИ ПОДАВЛЕНИЕ ДУБЛИКАТОВ?

управления:                                                                                                    = = = >ДА

1= = =>                                                                        4= = =>

2= = =>                                                                        5= = =>

3= = =>                                                                        6= = =>

ЗАГОЛОВОК СТРАНИЦЫ = = = >

КОНЦОВКА СТРАНИЦЫ  = = = >

Рис. 15.3. Автоматически сгенерированная форма отчета

в две позиции—в

каждом случае параметр ОТСТУП составляет  2 позиции.

3. Общая ширина данного отчета—61 символ.

4. Заголовки ГОРОД, НОМЕР_ПОСТАВЩИКА и НОМЕР_ДЕТАЛИ должны быть показаны «как они есть», т. е. как простые нередактируемые строки символов (параметр РЕДАКТИРОВАНИЕ равен С), а СОСТОЯНИЕ и КОЛИЧЕСТВО—как десятичные целые (параметр РЕДАКТИРОВАНИЕ равен L).

5. Никаких прерываний управления не специфицировано (см. ниже), и поэтому не специфицирован также никакой текст, показываемый при прерывании управления. Спецификация значения «ДА» для параметра ПОДАВЛЕНИЕ ДУБЛИКАТОВ не оказывает никакого влияния при отсутствии прерываний управления.

6. Не специфицированы также никакой заголовок страницы или концовка страницы.

Предположим теперь, что эта форма выводится на экран по команде DISPLAY и редактируется следующим образом (рис. 15.4):



1 Заголовки столбцов ГОРОД, СОСТОЯНИЕ, НОМЕР_ПОСТАВЩИКА, НОМЕР_ДЕТАЛИ и КОЛИЧЕСТВО заменяются на ГОРОД_ПОСТАВЩИКА, СОСТОЯНИЕ, ПОСТАВЩИК, ДЕТАЛЬ и КОЛИЧЕСТВО соответственно. Для первого из них, как и для двух других в предыдущем варианте, специфицируется символ разрыва, указывающий, что два слова в заголовке должны находиться в отдельных строках отчета (слово ГОРОД должно быть над словом ПОСТАВЩИКА и должно быть отцентрировано). Для столбца СОСТОЯНИЕ не специфицируется никакого нового заголовка, поскольку предполагается, что значения СОСТОЯНИЕ не будут представлены в отчете (см. ниже п. 4).

Описания столбцов:

Ширина страницы теперь —56

НОМЕР

ЗАГОЛОВОК СТОЛБЦА

ИСПОЛЬЗОВАНИЕ

ОТСТУП

ШИРИНА

РЕДАКТИРОВАНИЕ

1

ГОРОД_ПОСТАВЩИКА

ПРЕРЫВАНИЕ!

3

10

2

СОСТОЯНИЕ

ОПУСТИТЬ

3

9

3

ПОСТАВЩИК

3

9

4

ДЕТАЛЬ

3

6

5

КОЛИЧЕСТВО

СУММИРОВАТЬ

3

10

* * *END * * *

ТЕKCT ПРИ ПРЕРЫВАНИИ             ТРЕБУЕТСЯ ЛИ ПОДАВЛЕНИЕ ДУБЛИКАТОВ УПРАВЛЕНИЯ-                                                                                                              = = =>ДА

1 = = = >          * * * Итого для         4 = = = >

ГОРОДА &1

2= = =>                                                            5 = = =>

3 = = =>                                                           б = = =>

ЗАГОЛОВОК СТРАНИЦЫ = = =>    ПОСТАВКИ ПО ПОСТАВЩИКАМ ГОРОДАМ

КОНЦОВКА СТРАНИЦЫ = = = >     ПОДРОБНЫЙ ОТЧЕТ

Рис. 15.4. Отредактированная форма отчета

2. Ширина столбцов ГОРОД_ПОСТАВЩИКА, ПОСТАВЩИК, ДЕТААЛЬ и КОЛИЧЕСТВО изменяется соответственно на 10, 9, 6 и 10. Значение ОТСТУП в каждом случае изменяется с 2 на 3.

3. В качестве значения параметра ИСПОЛЬЗОВАНИЕ для столбца ГОРОД_ПОСТАВЩИКА принимается ПРЕРЫВАНИЕ1.

Примечание. Смысл этой спецификации в том, что для первоначального запроса ГОРОД является, вероятно, старшим полем упорядочения. ПРЕРЫВАНИЕ1 означает, что каждый раз, когда изменяется значение в столбце ГОРОД_ПОСТАВЩИКА, должно иметь место «прерывание управления». Цель спецификации прерываний управления состоит в том, чтобы дать возможность QMF вычислять и выводить на экран частичные итоги или другие промежуточные результаты при генерации отчета (см. ниже п. 5).



4. Для столбца СОСТОЯНИЕ параметр ИСПОЛЬЗОВАНИЕ принимает значение ОПУСТИТЬ. В результате никакие значения столбца СОСТОЯНИЕ не войдут в отчет.

5. В качестве значения параметра ИСПОЛЬЗОВАНИЕ для столбца КОЛИЧЕСТВО принимается СУММИРОВАТЬ. Оно указывает, что по значениям КОЛИЧЕСТВО должны формироваться итоговые суммы для каждого прерывания управления, т. е. для каждого города, а также и для отчета в целом, т. е. для всех городов. Аналогичным образом можно запросить вывод средних значений, подсчет числа записей и т. д.

ПОСТАВКИ ПО ПОСТАВЩИКАМ ГОРОДАМ

ГОРОД_ПОСТАВЩИКА

ПОСТАВЩИК

ДЕТАЛЬ

КОЛИЧЕСТВО

Лондон

S1

Р1

300

S1

Р2

200

S1

РЗ

400

S1

Р4

200

S1

Р5

100

S1

Р6

100

S4

Р2

200

S4

Р4

300

S4

Р5

400

* * * итого для города Лондон

2200

Париж

S2

Р1

300

S2

Р2

400

S3

Р2

200

* * * итого для города Париж

900

3100

83/06/29 10 : 46

ПОДРОБНЫЙ ОТЧЕТ

СТРАНИЦА 1

Рис. 15.5. Окончательный вариант отчета

6. Текст, который выводится при прерывании управления, для прерывания управления 1, единственного прерывания управления в данном примере, специфицируется следующим образом:

* * * ИТОГО ДЛЯ ГОРОДА & 1

Спецификация «& 1» обозначает текущее значение в столбце номер 1 отчета, а именно в столбце ГОРОД_ПОСТАВЩИКА. Таким образом, это — переменная,

которая позволяет QMF выводить на экран различные строки текста каждый раз, когда фактически имеет место прерывание управления. Результат этой спецификации можно видеть в приведенном окончательном варианте отчета (рис. 15.5).

7. Для параметра ПОДАВЛЕНИЕ ДУБЛИКАТОВ оставляется значение «ДА». Результат такой спецификации заключается в том, что подавляется вывод на экран идентичных значений и столбцах, для которых специфицировано прерывание управления (см. снова окончательный отчет— рис. 15.5). 8. Наконец, задается заголовок страницы:



ПОСТАВКИ ПО ПОСТАВЩИКАМ ГОРОДАМ

и концовка страницы:

ПОДРОБНЫЙ ОТЧЕТ

Сформирована, таким образом, пересмотренная форма (см. рис. 15.4). Теперь выданный по команде DISPLAY REPORT отчет представлен на рис. 15.5. Заметим, что дата, время и номера страниц включаются в этот отчет автоматически.

Приведенный выше пример дает некоторое представление о том, как легко получать с помощью QMF отчеты, имеющие привычный вид или сформированные с учетом конкретных потребностей. Он, однако, не позволяет проиллюстрировать полный диапазон возможностей генерации отчетов в QMF. Перечислим кратко некоторые дополнительные возможности:

— Предусмотрены возможности пролистывания—UP (назад), DOWN (вперед), LEFT (влево) и RIGHT (вправо) —для просмотра отчетов, а также других объектов, например форм, которые оказываются слишком большими для того, чтобы целиком поместить их на одном экране.

— Вдобавок к показанным в примере кодам редактирования С и L предусмотрены дополнительные коды, которые позволяют, например, вставлять в числовые результаты символы редактирования (например, знак доллара, десятичную точку), а также выводить на экран значения с плавающей точкой, используя их обозначения, принятые в научной литературе.

— Заголовки и концовки страниц, аналогично текстам, которые выводятся при прерываниях управления, могут включать ссылки на переменные вида «&n», что обозначает текущее значение в столбце номер n.

— Можно специфицировать несколько уровней (до 6) прерываний управления с различными итоговыми функциями и различными текстами, выводимыми на каждом уровне. Можно было бы, например, расширить рассмотренный пример и специфицировать прерывание управления по поставщикам (уровень 2) внутри городов (уровень 1). Для этого следовало бы специфицировать значение ПРЕРЫВАНИЕ2 параметра ИСПОЛЬЗОВАНИЕ для столбца ПОСТАВЩИК. В результате мы могли бы, например, получать частичные итоги по количеству поставляемых деталей по каждому поставщику, а также по каждому городу. Вывод идентичных номеров поставщиков можно было бы также подавить, предполагая, что для параметра ПОДАВЛЕНИЕ ДУБЛИКАТОВ специфицировано все еще значение «ДА».



Примечание. Когда специфицируются прерывания управления, в первоначальном запросе должна быть задана соответствующая спецификация упорядочения. В противном случае этот отчет не будет иметь смысла. В запросе, связанном с рассмотренным примером, вероятно, должна была указываться фраза ORDER BY, специфицирующая ГОРОД как старшее поле упорядочения, а НОМЕР_ПОСТАВЩИКА—как младшее поле упорядочения.

— Отчеты могут состоять только из сводной информации, т. е. только из итогов или средних, а также из сводной и подробной информации, как в приведенном примере. И опять-таки для того, чтобы отчет имел смысл, исходный запрос должен включать соответствующую спецификацию упорядочения. Сводные отчеты могут быть получены как в формате «поперек страницы», так и в более удобном формате «вдоль страницы». Мы могли бы, в частности, пересмотреть наш пример таким образом, чтобы генерировался отчет, в котором города были бы представлены вдоль страницы, а поставщики — поперек. Для каждого города имелась бы тогда строка, содержащая общее количество деталей для поставщика S1, поставщика S2, . . ., а также общее их количество для всех поставщиков в этом городе.

— Для того чтобы сохранять под выбранными пользователем именами специфицированное содержимое областей DATA, QUERY или FORM, предусмотрена команда SAVE (сохранить). В команде RUN (выполнить) можно специфицировать для выполнения указанный сохраненный запрос, а для форматирования результатов — указанную сохраненную форму. Аналогично в команде DISPLAY (показать) можно специфицировать для вывода на экран в соответствии с формой, хранимой в настоящее время в области FORM, указанной сохраненной таблицы. Указанная таблица либо может быть создана по команде SAVE DATA, либо может являться любой таблицей из базы данных. Сохраненный запрос может включать параметры. В таком случае, когда этот запрос будет вызываться для выполнения, QMF запросит у пользователя фактические значения для замены этих параметров.

Следует, наконец, упомянуть процедуры. Процедура — это последовательность команд QMF (RUN, DISPLAY, SAVE и т. д.), которая сама хранится под некоторым специфицированным именем. Она выполняется с помощью некоторого варианта команды RUN.
